1. Nguyên lý công nghệ và bước nhảy vọt trong cấu trúc thân vỏ xe (Body-in-White)

Công nghệ Gigacasting (hay Megacasting) đại diện cho bước chuyển dịch mang tính cách mạng trong kỹ nghệ chế tạo thân vỏ ô tô (BIW - Body-in-White), phá vỡ hoàn toàn phương pháp sản xuất module truyền thống đã tồn tại hơn một thế kỷ. Trong quy trình chế tạo thân xe kinh điển, cụm cấu trúc gầm trước (front underbody) hoặc gầm sau (rear underbody) đòi hỏi sự kết hợp phức tạp của khoảng 70 đến 100 chi tiết dập kim loại riêng lẻ (bằng thép cường lực hoặc hợp kim nhôm), liên kết với nhau thông qua hàng nghìn mối hàn bấm (spot welds), mối hàn laser, đinh tán rút (SPR) và hàng chục mét keo kết dính cấu trúc. Sự phân mảnh này không chỉ làm gia tăng trọng lượng tổ hợp mà còn tích lũy dung sai cơ khí qua từng công đoạn lắp ghép.

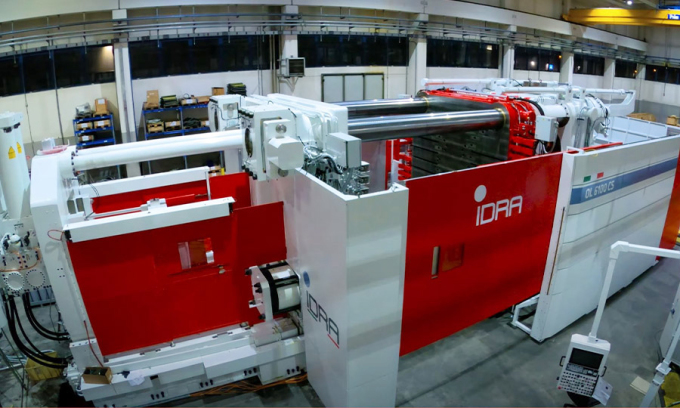

Gigacasting giải quyết triệt để sự phức tạp này bằng cách tích hợp toàn bộ các cấu trúc chịu lực phức tạp thành một chi tiết đúc nguyên khối duy nhất thông qua các hệ thống máy đúc áp lực cao siêu khổng lồ (Giga Press) có lực kẹp khuôn từ 6.000 đến trên 12.000 tấn (60 - 120 MN). Việc thay thế hàng trăm chi tiết dập và hàng nghìn điểm nối cơ học bằng một thể tích kim loại liên tục giúp tinh giản triệt để chuỗi lắp ráp: loại bỏ toàn bộ các trạm hàn phụ (sub-assembly lines), giải phóng hàng trăm robot công nghiệp trong xưởng hàn thân xe, đồng thời rút ngắn chu kỳ sản xuất một cụm gầm xuống chỉ còn khoảng 90 đến 120 giây cho mỗi chu kỳ đúc.

2. Kỹ thuật luyện kim và động học điền đầy buồng áp lực cao (HPDC)

Bản chất cốt lõi để hiện thực hóa Gigacasting nằm ở việc giải quyết bài toán luyện kim và cơ học thủy khí của dòng kim loại lỏng trong khuôn đúc siêu lớn. Phương pháp sử dụng là đúc áp lực cao buồng lạnh (High-Pressure Die Casting - HPDC). Để tạo ra một khối đúc có kích thước vượt quá $1{,}5 \times 1{,}5\text{ m}$ với chiều dày thành vỏ chỉ từ $2{,}5\text{ mm}$ đến $4{,}0\text{ mm}$, hợp kim nhôm lỏng (khoảng 80 - 100 kg ở nhiệt độ xấp xỉ $700^\circ\text{C}$) phải được đẩy qua hệ thống buồng ép (shot sleeve) và điền đầy toàn bộ lòng khuôn phức tạp trong khoảng thời gian cực ngắn—chỉ từ 60 đến 100 mili-giây với vận tốc dòng chảy qua cổng phun vượt quá $40\text{ m/s}$.

Để chi tiết đúc không bị cong vênh cục bộ và đạt độ dẻo dai cơ học mà hoàn toàn không cần qua bước xử lý nhiệt T6/T7 (bởi quá trình tôi nhiệt và ram nhiệt ở kích thước lớn sẽ gây biến dạng hình học không thể kiểm soát), các kỹ sư luyện kim phải phát triển các mác hợp kim nhôm - silic chuyên dụng không cần nhiệt luyện (Non-heat-treated Aluminum Alloys). Thành phần hợp kim được bổ sung tỷ lệ tối ưu của Silic ($\text{Si} \approx 9 - 11\%$) để tăng độ chảy loãng (fluidity), Magie ($\text{Mg}$) và Mangan ($\text{Mn}$) để tăng cường độ bền chảy, cùng với Stronti ($\text{Sr}$) để biến tính pha tinh thể eutectic và lượng tạp chất Sắt ($\text{Fe}$) được kiểm soát ở mức cực thấp nhằm triệt tiêu sự hình thành pha giòn $\beta\text{-Al}_5\text{FeSi}$. Đồng thời, lòng khuôn được duy trì ở điều kiện chân không sâu ($< 30\text{ mbar}$) trong suốt quá trình điền đầy để loại bỏ hiện tượng bọt khí (gas porosity), đảm bảo cấu trúc vi mô đặc khít và độ bền mỏi vượt trội.

3. Độ chính xác hình học, hiệu năng động lực học (NVH) và an toàn va chạm

Việc chuyển đổi sang cấu trúc nhôm đúc nguyên khối mang lại những cải tiến vượt bậc về các chỉ số kỹ thuật cơ lý của khung gầm xe:

• Kiểm soát dung sai hình học: Phương pháp dập hàn truyền thống thường tích lũy sai số vị trí qua từng công đoạn lên tới $\pm 2{,}0\text{ mm} - 3{,}0\text{ mm}$. Với Gigacasting, toàn bộ cụm gầm được định hình từ một bộ khuôn đúc CNC siêu chính xác, giúp duy trì dung sai hình học toàn phần trong ngưỡng cực thấp ($\pm 0{,}5\text{ mm}$), tạo điều kiện hoàn hảo cho việc tự động hóa lắp ghép các cụm pin, hệ thống treo và động cơ điện.

• Tăng độ cứng vững xoắn và cải thiện NVH: Do triệt tiêu toàn bộ các điểm tập trung ứng suất tại mép hàn và khớp nối đinh tán, cấu trúc đúc nguyên khối phân bố ứng suất đồng đều dọc theo các gân tăng cứng (rib patterns) được tối ưu hóa topo. Nhờ đó, độ cứng chống xoắn (torsional rigidity) và độ cứng uốn tĩnh của toàn bộ thân vỏ xe tăng từ 20% đến 40%, giúp dập tắt hiệu quả các rung động tần số thấp từ mặt đường, cải thiện rõ rệt chỉ số ồn - rung - xóc (NVH) trong khoang cabin.

• Hấp thụ xung lực va chạm (Crashworthiness): Cụm đúc gầm trước và sau được thiết kế với các vùng hấp thụ xung lực biến dạng dẻo chủ động (crumple zones). Độ dẻo kéo (elongation at break) của hợp kim nhôm đúc không nhiệt luyện đạt trên 10-12%, cho phép cấu trúc biến dạng có kiểm soát để triệt tiêu động năng va chạm mà không bị nứt gãy giòn, bảo vệ toàn vẹn không gian khoang hành khách và khối pin cao áp.

4. Tác động kinh tế chuỗi cung ứng và thách thức kỹ thuật - dịch vụ sau bán hàng

Ứng dụng Gigacasting định hình lại hoàn toàn cấu trúc chi phí sản xuất và diện tích nhà máy xe điện, nhưng đồng thời cũng đặt ra những bài toán kỹ thuật mới trong suốt vòng đời sản phẩm:

Mặc dù mang lại lợi thế vượt trội về hiệu quả sản xuất quy mô lớn và giảm chi phí BIW tới 30-40%, Gigacasting đối mặt với các rào cản kỹ thuật khắt khe. Vốn đầu tư ban đầu (CAPEX) cho các máy ép Giga Press, hệ thống hút chân không và khuôn đúc chịu nhiệt siêu lớn là cực kỳ tốn kém; nếu tỷ lệ phế phẩm (scrap rate) trong quá trình đúc không được kiểm soát tốt thông qua hệ thống chụp ảnh X-ray và cảm biến áp suất thời gian thực, chi phí hao hụt sẽ rất lớn.

Bên cạnh đó, thách thức sau bán hàng nằm ở khả năng sửa chữa thân vỏ khi xảy ra tai nạn giao thông nghiêm trọng: cấu trúc nguyên khối không thể nắn phẳng hay hàn chắp vá đơn giản như thép dập truyền thống mà đòi hỏi các quy trình cắt bỏ phân đoạn và thay thế cụm chi tiết sửa chữa chuyên dụng (service structural inserts) bằng liên kết bắt bu-lông hoặc dán keo cấu trúc chuẩn hóa, đặt ra yêu cầu mới cho quy trình giám định bảo hiểm và hệ thống xưởng dịch vụ kỹ thuật cao.
