Cell pin 4680 & Điện cực khô

1. Tổng quan cấu trúc và bước đột phá vật lý của cell pin 4680

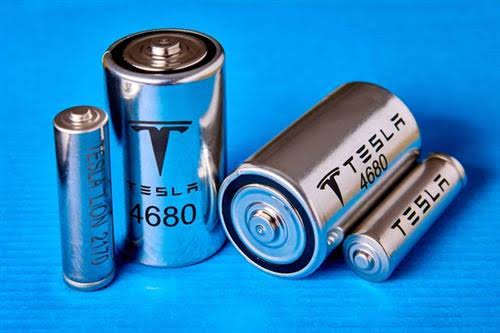

Cell pin 4680 (đường kính 46 mm, chiều cao 80 mm) là bước chuyển dịch mang tính bản lề trong kiến trúc lưu trữ năng lượng cho phương tiện thuần điện (BEV). So với các chuẩn cell trụ tiền nhiệm như 18650 hay 2170, cell 4680 mang lại thể tích chứa vật liệu hoạt tính lớn gấp 5,4 lần, giúp nâng mức dung lượng lưu trữ lên gấp 5 lần và công suất tức thời tăng gấp 6 lần ở cấp độ cell đơn lẻ. Khi tích hợp vào bộ pin (pack level), kích thước lớn giúp giảm đáng kể số lượng cell thành phần—từ vài nghìn cell xuống còn vài trăm cell—kéo theo sự tinh gọn vượt bậc về hệ thống dây dẫn, cảm biến giám sát và các mạch kết nối BMS. Đặc biệt, định dạng này đóng vai trò nền tảng cho triết lý thiết kế Cell-to-Pack (CTP) hay Structural Battery Pack, nơi chính vỏ cell pin trở thành một phần chịu lực tích hợp trong cấu trúc khung gầm, tối ưu hóa tải trọng và tăng độ cứng xoắn của xe.

Tuy nhiên, thách thức vật lý cốt lõi của cell trụ kích thước lớn nằm ở sự tích tụ nhiệt nội tại và sự gia tăng nội trở khi khoảng cách dẫn dòng từ bản cực ra cực ngoài kéo dài. Giải pháp đột phá được áp dụng trên cell 4680 là thiết kế không tab truyền thống (tables design / shingled spiral). Thay vì dẫn dòng điện qua một vài mẩu tab kim loại hẹp hàn vào dải điện cực, mép của màng lá kim loại (lá nhôm cho cathode, lá đồng cho anode) được cắt răng cưa hoặc để trần liên tục dọc theo chiều dài cuộn jello-roll. Khi cuộn lại, toàn bộ mép này được gấp và hàn trực tiếp lên nắp đậy và đáy vỏ cell. Cấu trúc này làm giảm quãng đường di chuyển của electron từ mức hàng chục centimet xuống chỉ còn bằng chiều cao của dải cực (khoảng vài centimet), qua đó triệt tiêu điện trở thuần , hạn chế tổn hao hiệu ứng Joule , giải quyết triệt để hiện tượng quá nhiệt cục bộ (hot-spots) và tối ưu hóa hiệu quả tản nhiệt xuyên tâm.


2. Bản chất kỹ thuật và cơ chế hóa lý của công nghệ điện cực khô (Dry Battery Electrode - DBE)

Công nghệ phủ điện cực khô (DBE) là một cuộc cách mạng trong quy trình chế tạo điện hóa, loại bỏ hoàn toàn việc sử dụng dung môi lỏng vốn là tiêu chuẩn của phương pháp ướt truyền thống (Wet Slurry Process). Ở quy trình ướt thông thường, các hạt vật liệu hoạt tính (Active Material), muội than dẫn điện (Conductive Carbon) và chất kết dính (phổ biến là PVDF cho cathode) phải được hòa tan trong dung môi hữu cơ độc hại như N-Methyl-2-pyrrolidone (NMP) để tạo thành hỗn hợp bùn sệt, sau đó quét lên bề mặt màng kim loại rồi sấy khô qua các lò nhiệt khổng lồ. Ngược lại, DBE hoạt động dựa trên cơ chế khô hóa hoàn toàn: hỗn hợp bột vật liệu khô được trộn trực tiếp với chất kết dính polyme có khả năng tơ sợi hóa cao—chủ yếu là Polytetrafluoroethylene (PTFE).

Dưới tác động của lực trượt cơ học (high-shear mixing) và gia nhiệt có kiểm soát, chuỗi polyme PTFE sẽ bị kéo giãn và tách thành các sợi nano cực mảnh, tạo thành một mạng lưới mạng nhện 3D liên kết cơ học vững chắc giam giữ các hạt hoạt tính và hạt dẫn điện. Màng vật liệu composite khô này sau đó được đưa qua hệ thống trục cán áp lực cao (calender rolls) để cán mỏng với độ đồng nhất tuyệt đối trước khi ép nhiệt (hot-lamination) trực tiếp lên bề mặt lá nhôm/đồng đã được phủ lớp lót dẫn điện. Quá trình này giúp liên kết cơ học và điện hóa giữa lớp vật liệu hoạt tính và bề mặt thu dòng đạt độ bám dính vượt trội, kiểm soát độ xốp (porosity) chính xác hơn và loại bỏ hoàn toàn nguy cơ phân lớp vật liệu thường gặp trong quy trình bay hơi dung môi ướt.

3. Tối ưu hóa hiệu năng điện hóa, an toàn nhiệt và tuổi thọ chu kỳ

Sự kết hợp giữa cấu hình vật lý 4680 và công nghệ điện cực khô mang lại những cải thiện vượt bậc về mặt thông số kỹ thuật điện hóa (

C-rate, mật độ năng lượng và trở kháng nội). Nhờ không trải qua quá trình bốc hơi dung môi, cấu trúc vi mô của điện cực khô không bị hình thành các mao quản rỗng bất đối xứng hoặc hiện tượng di chuyển ngược của chất kết dính lên bề mặt (binder migration)—nguyên nhân chính làm tăng trở kháng chuyển điện tích ở quy trình ướt. Độ dày của lớp phủ điện cực khô có thể tăng lên đáng kể mà không làm giảm độ bền cơ học, qua đó nâng mật độ năng lượng theo thể tích lên trên mức 300 Wh/kg và mật độ năng lượng theo khối lượng đạt ngưỡng tối ưu hơn.

Về phương diện động học và an toàn nhiệt:

• Tăng tốc độ sạc/xả: Mạng lưới dẫn điện phân bố đồng đều kết hợp cùng thiết kế tabless giúp phân phối mật độ dòng điện đồng nhất trên toàn bộ thể tích cell, ngăn ngừa hiện tượng quá điện thế cục bộ và giảm thiểu tối đa sự hình thành gai kim loại lithium (lithium dendrites) ở bề mặt anode trong các chu kỳ sạc siêu nhanh (

• 3C-4C).
• Độ bền nhiệt vượt trội: Chất kết dính PTFE có độ bền nhiệt và tính trơ hóa học cao hơn hẳn so với PVDF, giúp mở rộng cửa sổ điện hóa và hạn chế phản ứng phụ sinh khí ở điện áp cao.
• Tối ưu hóa phản ứng tạo màng: Bề mặt hạt hoạt tính không bị tồn dư dung môi hữu cơ giúp quá trình hình thành màng thụ động hóa điện cực - điện phân (SEI/CEI) trong các chu kỳ định hình ban đầu (formation) diễn ra ổn định, giảm tỷ lệ suy hao dung lượng không thuận nghịch và kéo dài tuổi thọ chu kỳ (cycle life) vượt mốc 1.500 chu kỳ tiêu chuẩn.

4. Tác động kinh tế chuỗi sản xuất và thách thức quy mô công nghiệp

Ứng dụng công nghệ điện cực khô trên quy mô dây chuyền sản xuất cell 4680 mở ra tiềm năng cắt giảm chi phí sản xuất pin ở mức chưa từng có. Bằng việc loại bỏ hoàn toàn hệ thống lò sấy dài hàng chục mét và tổ hợp thu hồi/tái chế dung môi NMP đắt đỏ, diện tích mặt bằng nhà máy (footprint) có thể thu hẹp từ 50% đến 70%, đồng thời mức tiêu thụ năng lượng phục vụ sản xuất giảm trên 40%. Những yếu tố này cộng hưởng giúp hạ giá thành pin ở cấp độ pack xuống dưới mốc lý tưởng 100 USD/kWh—ngưỡng quyết định để xe điện đạt mức ngang giá cạnh tranh trực tiếp với xe sử dụng động cơ đốt trong truyền thống.

Mặc dù triển vọng thương mại rất lớn, việc mở rộng sản xuất quy mô hàng loạt (mass production) vẫn đang đối mặt với những thách thức kỹ thuật cao cấp. Quá trình kiểm soát độ đồng đều khi tơ sợi hóa PTFE đòi hỏi dải nhiệt độ và lực cắt cơ học cực kỳ chuẩn xác; nếu lực cắt không đủ, màng vật liệu sẽ bị giòn và dễ gãy, ngược lại nếu lực cắt quá lớn sẽ phá hủy cấu trúc tinh thể của vật liệu hoạt tính. Bên cạnh đó, các lỗi cục bộ như nứt vi mô, dung sai độ dày màng trong quá trình cán tốc độ cao đòi hỏi hệ thống kiểm soát chất lượng tự động hóa và độ chính xác cơ khí siêu cao. Vượt qua những rào cản này là điều kiện tiên quyết để định dạng cell 4680 DBE chính thức thiết lập tiêu chuẩn mới cho toàn ngành công nghiệp pin toàn cầu.
