Hộp số Ford 10R80

Tổng quan cấu tạo cơ khí phức tạp của hộp số 10R80

Hộp số tự động Ford 10R80 là một thành quả hợp tác phát triển giữa Ford và General Motors (GM), được giới thiệu lần đầu vào năm 2017. Đây là loại hộp số tự động thủy lực-điện tử 10 cấp, được thiết kế cho các xe dẫn động cầu sau (RWD), đặc biệt là các dòng xe tải (Ford F-150), SUV (Ford Everest, Ranger) và xe hiệu suất cao (Ford Mustang). Số "10" trong tên gọi chỉ số cấp số tiến, và "80" thường ám chỉ khả năng chịu mô-men xoắn tối đa khoảng 800 Nm, phản ánh sức mạnh và độ bền bỉ của nó.

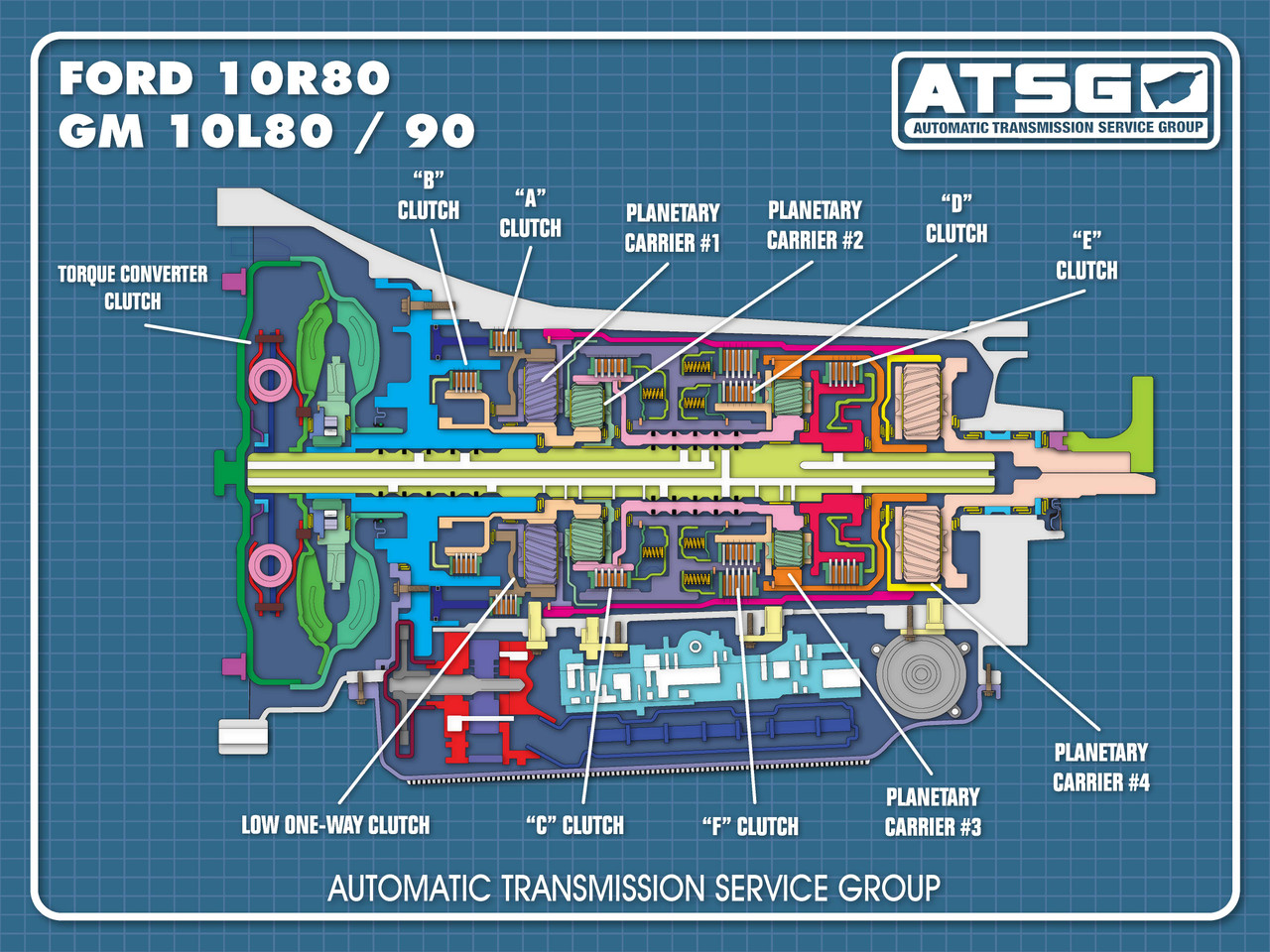

Cấu tạo cơ khí của 10R80 nổi bật với sự phức tạp và độ nén cao, cho phép tạo ra 10 cấp số tiến trong một kích thước tổng thể tương đương với hộp số 6 cấp trước đây. Cấu trúc cốt lõi bao gồm:

1. Bộ biến mô (Torque Converter): Tích hợp ly hợp khóa (Lock-up Clutch) để truyền mô-men xoắn từ động cơ sang hộp số, đồng thời giảm trượt khi xe đạt tốc độ cao, tối ưu hóa hiệu suất nhiên liệu.
2. Bốn cụm bánh răng hành tinh (Four Planetary Gear Sets): Đây là yếu tố then chốt tạo ra 10 cấp số. Khác với các hộp số truyền thống sử dụng 3 cụm để tạo 6-8 cấp, 10R80 sử dụng 4 cụm bánh răng hành tinh được bố trí nối tiếp (với các bánh răng mặt trời, hành tinh và bánh răng vành được liên kết phức tạp với nhau).
3. Sáu bộ ly hợp ma sát (Six Clutch Packs): Để đạt được 10 cấp số, hộp số cần một ma trận phức tạp gồm các bộ ly hợp và phanh. Cụ thể, 10R80 sử dụng tổng cộng sáu bộ ly hợp ma sát đa đĩa (bao gồm ly hợp truyền động và ly hợp giữ) và một số phanh/ly hợp một chiều. Việc chia nhỏ tỷ số truyền đòi hỏi chỉ cần hai bộ ly hợp/phanh được kích hoạt trong bất kỳ cấp số nào, tạo ra hiệu suất cơ học cao hơn.

Sự sắp xếp tối ưu của bốn cụm bánh răng và việc sử dụng chỉ hai bộ ly hợp/phanh cùng lúc cho mỗi cấp số (với 10 cấp) đã giúp 10R80 đạt được dải tỷ số truyền rộng (lên đến 7,4:1), giúp động cơ luôn hoạt động trong dải vòng tua tối ưu.

Nguyên lý làm việc và điều khiển thủy lực - điện tử

Nguyên lý làm việc của hộp số 10R80 dựa trên sự kết hợp giữa hệ thống truyền động bánh răng hành tinh và hệ thống điều khiển thủy lực-điện tử chính xác.

Quá trình truyền động bắt đầu từ động cơ, qua bộ biến mô, và truyền vào trục đầu vào của hộp số. Tại đây, Bộ điều khiển Hộp số (TCM - Transmission Control Module) – có thể được tích hợp bên ngoài hoặc là một phần của Bộ điều khiển Hệ truyền động (PCM) – sẽ quản lý toàn bộ quá trình chuyển số. TCM nhận dữ liệu từ nhiều cảm biến, bao gồm cảm biến tốc độ đầu vào/đầu ra, cảm biến vị trí bướm ga và cảm biến áp suất dầu.

Để chuyển từ cấp số này sang cấp số khác, TCM sẽ gửi tín hiệu điện đến Thân van điều khiển chính (Valve Body). Thân van chứa các van điện từ (Solenoids) đóng vai trò là "cánh cổng" điều khiển áp suất dầu thủy lực. Khi TCM ra lệnh chuyển số (ví dụ từ số 3 lên số 4):

1. Van điện từ sẽ điều chỉnh áp suất dầu đến các Piston thủy lực tương ứng.
2. Áp suất dầu này tác động để nhả một bộ ly hợp (hoặc phanh) đang đóng và kích hoạt một bộ ly hợp (hoặc phanh) khác.
3. Sự thay đổi trạng thái của hai bộ ly hợp này sẽ thay đổi liên kết cơ học bên trong bốn cụm bánh răng hành tinh. Cụ thể, nó có thể khóa một thành phần (bánh răng mặt trời, hành tinh, hoặc vành) hoặc nối hai thành phần với nhau, tạo ra một tỷ số truyền mới tương ứng với cấp số mong muốn.

Ưu điểm nổi bật của 10R80 là khả năng chuyển số gần như không có độ trễ ("skip-shift" - bỏ qua một số cấp số, ví dụ từ số 3 lên thẳng số 5 khi tăng tốc mạnh) và chuyển số xuống linh hoạt (ví dụ từ số 10 xuống số 4 khi đạp ga đột ngột). Tỷ số truyền được chia nhỏ giúp bước nhảy giữa các cấp số rất nhỏ, giữ cho vòng tua máy luôn ở mức tối ưu, góp phần tiết kiệm nhiên liệu đáng kể và mang lại trải nghiệm lái mượt mà, thể thao.

Vai trò của 10 cấp số và các thách thức kỹ thuật

Việc tăng số lượng cấp số lên 10 không chỉ là một cuộc đua về mặt công nghệ, mà là một chiến lược kỹ thuật nhằm tối đa hóa hiệu suất động cơ. Khoảng cách giữa các tỷ số truyền (tỉ số truyền liền kề) trong hộp số 10R80 là rất nhỏ, giúp động cơ luôn duy trì trong dải công suất và mô-men xoắn hiệu quả nhất, đặc biệt là trong các tình huống cần tăng tốc hoặc kéo tải. Điều này cho phép xe:

1. Tiết kiệm nhiên liệu: Ở tốc độ cao (cấp số 9 và 10 là cấp số vượt tốc - Overdrive), hộp số giữ vòng tua máy rất thấp, giảm tiêu thụ nhiên liệu.
2. Hiệu suất vận hành cao: Tăng tốc nhanh và mạnh mẽ hơn nhờ khả năng chuyển số nhanh chóng và chính xác, giữ động cơ trong dải tua máy tối ưu.
3. Linh hoạt cao: Khả năng chuyển số thông minh, chẳng hạn như bỏ qua cấp số khi cần tăng tốc đột ngột (từ số 8 xuống số 3) để có được sức kéo ngay lập tức, là một lợi thế lớn trên các dòng xe bán tải và xe hiệu suất.

Tuy nhiên, sự phức tạp của 10R80 cũng đi kèm với một số thách thức kỹ thuật và bảo trì. Tiếng ồn hoặc tiếng hú nhẹ ở một số cấp số đôi khi được ghi nhận là một "đặc điểm" của dòng hộp số này, do sự dịch chuyển của bộ truyền động bánh răng bơm dầu. Hơn nữa, với sáu bộ ly hợp và bốn cụm bánh răng hành tinh, hệ thống thủy lực phải cực kỳ chính xác để đảm bảo thời gian đóng/mở ly hợp không bị chậm trễ dù chỉ một phần trăm giây. Bất kỳ sự mài mòn nào của các lá ma sát (ly hợp) hoặc sự cố ở các van điện từ đều có thể dẫn đến hiện tượng chuyển số giật cục (như giật mạnh khi chuyển từ số 4 sang số 5) hoặc nghiêm trọng hơn là hộp số chuyển sang chế độ khẩn cấp (chỉ hoạt động ở một số cấp số nhất định). Do đó, việc bảo trì và sửa chữa hộp số 10R80 đòi hỏi chuyên môn cao, dầu hộp số chuyên dụng, và quy trình tháo lắp cực kỳ chính xác.
